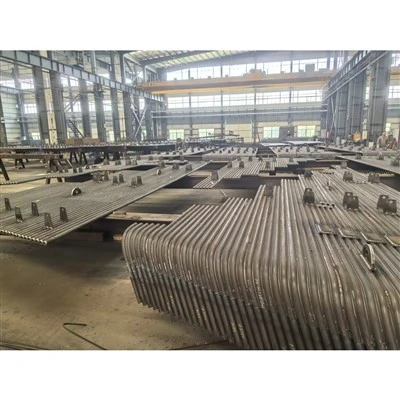

ٹیوب بنڈل ہیٹ ایکسچینجر ایئر پری ہیٹر

1: ٹیوب بنڈل ہیٹ ایکسچینجر ایئر پری ہیٹر



1. مصنوعات کی تعریف


صنعتی ایئر پری ہیٹر ایک اہم ٹیل-ہیٹنگ سطح کا آلہ ہے جو CFB بوائلرز میں ضم ہوتا ہے۔ اکانومائزر کے نیچے کی طرف پوزیشن میں، یہ ایگزاسٹ فلو گیسوں سے فضول حرارت کو پرائمری اور سیکنڈری دہن ہوا کو پہلے سے گرم کرنے کے لیے بازیافت کرتا ہے، مجموعی تھرمل کارکردگی کو زیادہ سے زیادہ کرتا ہے اور ایندھن کی کھپت کو کم کرتا ہے۔



2. پروڈکٹ مینوفیکچرنگ کا عمل


1): خام مال کی تیاری: اعلیٰ-گریڈ کاربن اسٹیل پلیٹیں اور سنکنرن-مزاحم الائے ٹیوبوں کا معائنہ کیا جاتا ہے اور خودکار CNC لیزر آلات کا استعمال کرتے ہوئے درست-کاٹا جاتا ہے۔

2): ٹیوب اور پلیٹ کی تشکیل: نلیاں ٹھنڈی ہوتی ہیں- درست ریڈی کی طرف کھینچی جاتی ہیں اور جھک جاتی ہیں، جبکہ کیسنگ پینلز کو پنچ کر کے ماڈیولر اسمبلی کے لیے بنایا جاتا ہے۔

3): ویلڈنگ اور اسمبلی: روبوٹک ویلڈنگ ٹیوب بنڈلوں کو ہیڈر پلیٹوں میں محفوظ کرتی ہے، تھرمل دباؤ کے تحت لیک-پروف ساختی سالمیت کو یقینی بناتی ہے۔

4): ٹیسٹنگ اور کوٹنگ: یونٹس کو ہائیڈرو سٹیٹک پریشر ٹیسٹنگ اور اینٹی-سنکنرن سینڈ بلاسٹنگ سے گزرنا پڑتا ہے، جس کے بعد برآمدی پیکیجنگ سے پہلے اعلی-درجہ حرارت کی صنعتی کوٹنگ ہوتی ہے۔



3. پروڈکٹ ایپلی کیشنز


1): CFB بوائلر انٹیگریشن: بیگ فلٹر میں داخل ہونے سے پہلے ایگزاسٹ گیسوں سے بقایا حرارت حاصل کرنے کے لیے ٹیل فلو ڈکٹ میں رکھا گیا ہے۔

2): تھرمل پاور پلانٹس: اگنیشن کو مستحکم کرنے اور یوٹیلیٹی بوائلرز میں دہن کی کارکردگی کو بڑھانے کے لیے دہن ہوا کے درجہ حرارت کو بڑھاتا ہے۔

3): صنعتی بھاپ کی پیداوار: کوئلہ، بایوماس، یا کثیر-ایندھن کے دہن کو استعمال کرنے والے بھاری مینوفیکچرنگ اور کو-جنریشن پلانٹس میں تعینات۔



4. مصنوعات کے فوائد


1): ہائی تھرمل افادیت: ٹیل فلو گیسوں سے فضلہ حرارت کی وصولی کو زیادہ سے زیادہ کرتا ہے، پلانٹ کو چلانے اور ایندھن کے اخراجات کو نمایاں طور پر کم کرتا ہے۔

2): مضبوط لیک-ثبوت کا ڈیزائن: درست روبوٹک ویلڈنگ اور سخت ہائیڈرو سٹیٹک ٹیسٹنگ گیس اور ہوا کی ندیوں کے درمیان صفر کے اخراج کی ضمانت دیتا ہے۔

3): سنکنرن مزاحمت: پریمیم مرکب مواد اور حفاظتی کوٹنگز جارحانہ سلفر اور کم-درجہ حرارت ایسڈ اوس پوائنٹ سنکنرن کا مقابلہ کرتے ہیں۔

4): آپٹمائزڈ فلو ڈائنامکس: ہموار ٹیوب کے انتظامات ہائی ہیٹ ٹرانسفر گتانک کو برقرار رکھتے ہوئے دباؤ میں کمی کو کم کرتے ہیں۔

5): سیملیس ریٹروفٹنگ: ماڈیولر ڈائمینشنز معیاری CFB بوائلر لے آؤٹ سے میل کھاتی ہیں تاکہ سائٹ پر تیز رفتاری سے-سائٹ انسٹال ہو اور کم از کم ڈاؤن ٹائم۔







2: پیرامیٹرز



1. تکنیکی وضاحتیں اور مصنوعات کی خصوصیات



انتساب کا زمرہ	تکنیکی تفصیلات کی تفصیلات
پروڈکٹ کا نام	CFB بوائلر ایئر پری ہیٹر (نلی نما / پلیٹ کی قسم)
سامان کی تقریب	فلو گیس ہیٹ ریکوری اور کمبشن ایئر پری ہیٹنگ
بنیادی اجزاء	ٹیوب بنڈل، ٹیوب شیٹس، کیسنگ، توسیعی جوڑ
حسب ضرورت	بوائلر کی صلاحیت اور ڈرائنگ اسپیسز کی بنیاد پر ترتیب دیا گیا-بنایا گیا{1}}
تعمیل کے معیارات	ASME، ISO9001، GB/T، CE مصدقہ





2. اہم پیرامیٹرز:



فلو گیس انلیٹ درجہ حرارت	300 ڈگری - 450 ڈگری
ایئر انلیٹ درجہ حرارت	20 ڈگری - 60 ڈگری
ڈیزائن پریشر	2.5 MPa تک (مثبت/منفی دباؤ کے اختیارات)
حرارت کی منتقلی کی شرح	88% - 94% تھرمل تاثیر
ٹیوب مواد	کارٹین اسٹیل، 20#، این ڈی اسٹیل، سٹینلیس اسٹیل











3: ہماری فیکٹری کے فوائد



1. اعلی درجے کی تھرمل ڈیزائن اور آپٹیمائزیشن انجینئرنگ اس بات کو یقینی بناتی ہے کہ ہمارے ایئر پری ہیٹر صنعتی بوائلرز کے لیے زیادہ سے زیادہ گرمی کی بحالی اور اعلیٰ تھرمل تاثیر فراہم کرتے ہیں۔


2. پریمیم سنکنرن-مزاحم مواد اور سخت ویلڈ معائنہ مؤثر طریقے سے ایسڈ اوس پوائنٹ کی سنکنرن کو روکتے ہیں اور طویل مدتی آپریشنل وشوسنییتا کی ضمانت دیتے ہیں۔


3. درستگی-انجینئرڈ ماڈیولر ڈھانچے اور سخت مینوفیکچرنگ رواداری سائٹ پر تیزی سے-سائٹ ریٹروفٹنگ، سیملیس ڈکٹ انضمام، اور کم ڈاؤن ٹائم میں سہولت فراہم کرتی ہے۔


4. جامع ملٹی-اسٹیج کوالٹی کنٹرول، بشمول سخت ہائیڈروسٹیٹک ٹیسٹنگ اور غیر-تباہ کن امتحان، انتہائی دباؤ میں 100% لیک-پرفارمنس کو یقینی بناتا ہے۔


5. مکمل طور پر حسب ضرورت انجینئرنگ سلوشنز جو بالکل کلائنٹ ڈرائنگ کی وضاحتوں اور ایندھن کی متنوع اقسام کے مطابق بنائے گئے ہیں جو سرمایہ کاری پر زیادہ سے زیادہ واپسی کرتے ہیں۔





4: اکثر پوچھے گئے سوالات



Q1: ائیر پری ہیٹر ڈائیگرام میں دکھائے گئے CFB بوائلر سسٹم میں کیسے ضم ہوتا ہے؟

A: یہ اکانومائزر کے ٹیل پاس ڈاون اسٹریم اور بیگ ہاؤس ڈسٹ کلیکٹر کے اوپری حصے میں واقع ہے، ایگزاسٹ فلو گیس سے آنے والی دہن ہوا کو پہلے سے گرم کرنے کے لیے گرمی کو بحال کرتا ہے۔


Q2: اس سیکشن میں کم-درجہ حرارت کے سنکنرن کو روکنے کے لیے کون سے مواد کا انتخاب کیا گیا ہے؟

A: ہم عام طور پر سنکنرن مزاحم مواد کا استعمال کرتے ہیں جیسے کہ کورٹین اسٹیل (ویدرنگ اسٹیل) یا ND اسٹیل کو پری ہیٹر کے ٹھنڈے سرے پر سلفیورک ایسڈ گاڑھا ہونے کا مقابلہ کرنے کے لیے۔


Q3: کیا آپ ہمارے موجودہ پلانٹ ڈرائنگ کی بنیاد پر متبادل پری ہیٹر بنڈل تیار کر سکتے ہیں؟

A: ہاں۔ ہم کلائنٹ انجینئرنگ ڈرائنگ یا فزیکل ٹیمپلیٹس سے عین جہتی اور کارکردگی کے پیرامیٹرز سے مماثل حسب ضرورت فیبریکیشن میں مہارت رکھتے ہیں۔


Q4: ایئر پری ہیٹر یونٹ کے لیے معیاری پیداوار کا لیڈ ٹائم کیا ہے؟

A: معیاری مینوفیکچرنگ میں تقریباً 5 سے 9 ہفتے لگتے ہیں، خام مال کی دستیابی، ٹیوب کی وضاحتیں، اور آرڈر کے حجم پر منحصر ہے۔


Q5: ڈیلیوری سے پہلے کیا معیار کی جانچ کی جاتی ہے؟

A: تمام یونٹ سخت کوالٹی کنٹرول سے گزرتے ہیں، بشمول جہتی چیک، خام مال کی سپیکٹرو میٹری، 100% ویلڈ سیون انسپیکشن (NDE)، اور شپمنٹ سے پہلے ہائیڈرو سٹیٹک پریشر ٹیسٹنگ۔
